旋转窑
生产能力:100-10000t/h
设备优势:10-200mm
电机功率:55-1900kw
应用领域:黑色冶金、有色冶金、化工、建材(水泥)、非金属矿、耐火材料、造纸、环保等行业。
如您对产品有任何问题,可以马上联系我们
产品介绍

旋转窑

旋转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。旋转窑在建材、冶金、化工、环保等许多生产行业中,广泛地使用回转圆筒设备对固体物料进行机械、物理或化学处理,这类设备被称为旋转窑或回转窑。

荥矿机械旋转窑设备

旋转窑的用途

水泥窑除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中,采用回转窑锻烧原料,使其尺寸稳定、强度增加,再加工成型。有色和黑色冶金中,铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备,对矿石、精矿、中间物等进行烧结、焙烧。如:铝生产中用它将氢氧化铝焙烧成氧化铝;炼铁中用它生产供高炉炼铁的球团矿;国外的“SL/RN法”、“Krupp法”用它对铁矿石进行直接还原;氯化挥发焙烧法采用它提取锡和铅等。选矿过程中,用回转窑对贫铁矿进行磁化焙烧,使矿石原来的弱磁性改变为强磁性,以利于磁选。化学工业中,用回转窑生产苏打,锻烧磷肥、硫化钡等。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点,很快得到推广。

旋转窑

旋转窑易损件更换及维修

旋转窑主要零件磨损到下列程度或出现下列缺陷时就需要更换或修理:旋转窑传动齿轮的齿厚磨损了30%或0.5模数时,或轮缘具有不可恢复的损伤时需要更换;窑筒体段节有裂纹或局部变形时要进行修理或更换;轮带发现断面磨损了10%(这时应对其应力及刚度核算一下),或表面磨成锥形、多边形,以及局部出现穿通裂纹时需进行更换;当托轮厚度磨损缘厚度磨去 20%,10%,挡轮的轮或托轮表面磨成锥形、多边形或其他异形,或托轮与挡轮的轮缘有穿通裂纹时,必须更换或修理。更换托轮及轴时,其相应的衬瓦必须重新配研;窑尾密封装置的固定摩擦圈和活动摩擦圈的厚度磨损了2/3时必须进行更换。托轮瓦座球体裂纹:回转窑托轮瓦座球体因为意外冻裂,因为是铸铁材质,传统方法不能修复。报废更换不仅需要高额的费用,而且需要长时间停机等待备件,将给企业造成重大损失。托轮瓦座断裂修复:旋转窑在运行过程中,托轮瓦座因为意外造成断裂,问题发生后,传统方法不能有效修复,更换新备件不仅需要高额的费用,而且需要长时间停机等待备件,将给企业造成重大损失。

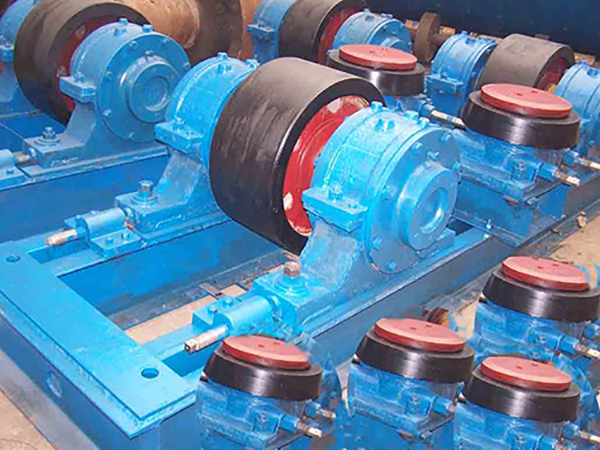

旋转窑托轮瓦

旋转窑工作原理

旋转窑正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动 ,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。

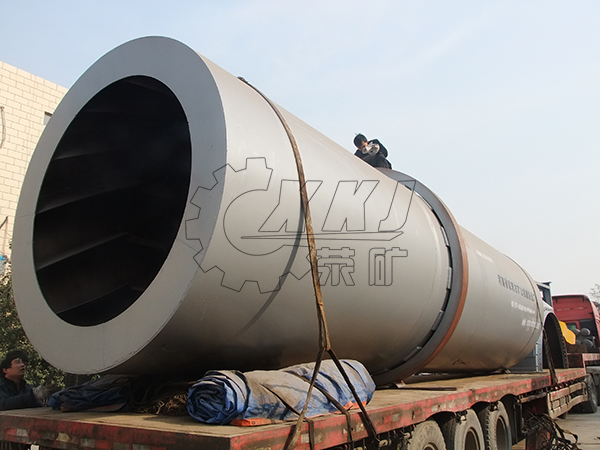

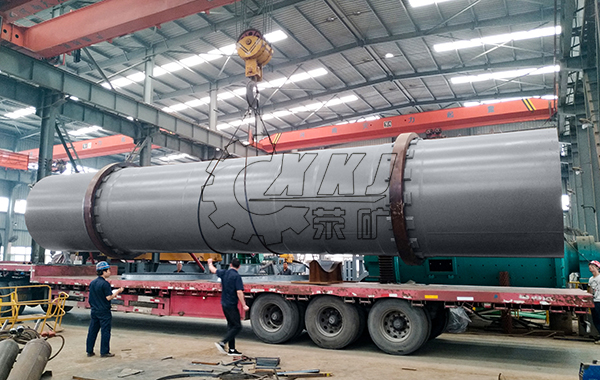

旋转窑设备发货现场

性能优势
智能 安全
立足矿山智能选矿技术,致力成智能化矿山一体化解决方案供应商;智能制造,安全生产;
节能 高效
研制高效节能大型矿山成套设备,比常见选矿设备节能40%,选矿效率高;
除尘 环保
有效减少了矿山粉尘对人体的伤害,提高了受粉尘影响而减慢的工作进效率,达到环保生产要求;
美观 耐用
外形圆滑新颖,颜色靓丽,由业主自由选择;运行噪音小,设备耐磨性高;
产品参数
型号规格 直径(m) 窑体长度(m) 斜度(%) 产量(t/d) 转速(r/min) 电机功率(kw) 重量(t)
φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149
φ2.5×50 2.5 50 3 200 0.62-1.86 55 187
φ2.5×54 2.5 54 3.5 204 0.48-1.45 55 196
φ2.7×42 2.7 42 3.5 320 1.10-1.52 55 198
φ2.8×44 2.8 44 3.5 400 0.437-2.18 55 201
φ3.0×45 3 45 3.5 500 0.5-2.47 75 210
φ3.0×48 3 48 3.5 700 0.6-3.48 100 237
φ3.0×60 3 60 3.5 300 0.3-2 100 310
φ3.2×50 3.2 50 3.5 1000 0.6-3 125 278
φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283
φ3.5×54 3.5 54 4 1500 0.55-3.4 220 363
φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419
φ4.0×56 4 56 4 2300 0.41-4.07 315 456
φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510
φ4.2×60 4.2 60 4 2750 0.4-3.98 375 633
φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583
φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4
产品特点

旋转窑的结构

旋转窑由窑尾密封、回转部分、带档轮支承装置、传动装置、支承装置、出料罩、齿轮罩、等部分所组成。

窑头部分

窑头是回转窑出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。

窑体部分

它是回转窑(旋窑)的主体,通常有30~150米长,圆筒形,中间有3~5个滚圈。筒体多由工厂加工成3~10段,由大型卡车运输到目的地后焊接而成。其中滚圈部分也俗称(胎环)由钢水浇铸而成,滚圈部分窑体由于承重所以比其他部分窑体钢板稍厚。支撑拖轮,也是窑体的一部分和滚圈对应与地基相连,是整个回转窑的承重支柱。通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。

窑尾部分

窑尾部分也是回转窑的重要组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。

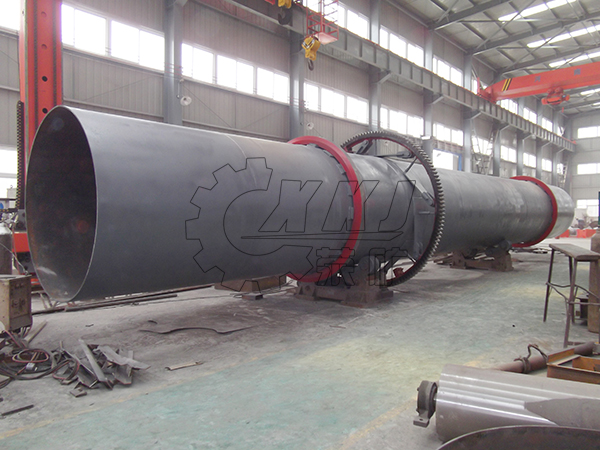

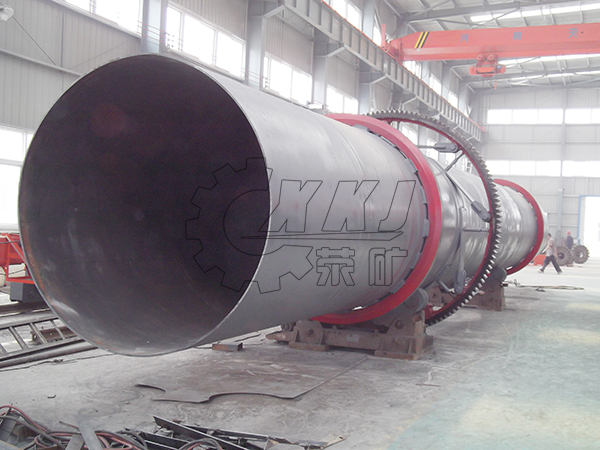

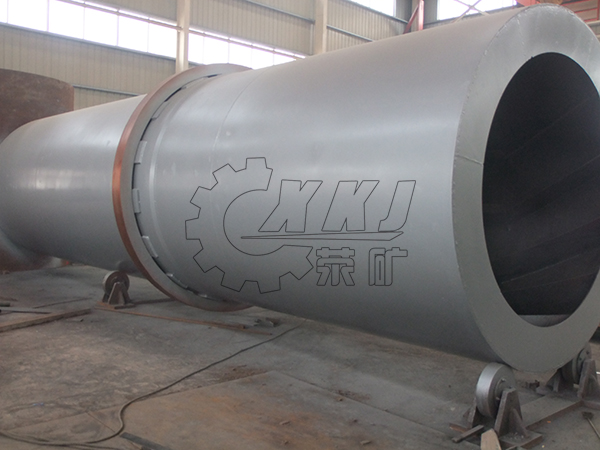

旋转窑设备
