球磨机的内部结构详细介绍
时间:2024-05-23 16:48:21
点击次数:1
分享到:

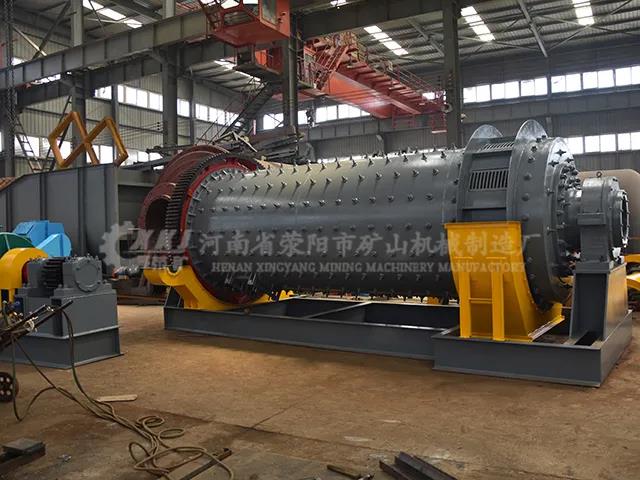

  球磨机是各大粉磨行业中中常用的粉磨设备,在粉磨物料时,其设备粉磨产品质量的好坏与设备内部结构有很大的关联。下面我们来介绍一下球磨机的内部结构。

  1.筒体:球磨机筒体是一个空心圆筒,由若干块钢板卷制焊接而成,筒体的两端用端盖与中空轴对中连接。筒体要承受衬板、研磨体、隔仓板和物料的重量,运转起来会产生巨大的转矩,故需要有很大的抗弯强度和刚度,因此简体要有足够的厚度。

  2.进出料口:球磨机的进料口内壁呈螺旋型,以实现强制给料功能,并且能使偶尔进入螺旋筒内的钢球返回;而出料口轴颈端面依轴承衬宽度定位,此端为球磨机主体固定端,内部增设了螺旋结构,较大的颗粒经螺旋返回筒体内继续粉磨,圆筒筛还设有清洗水装置和放气孔。

c9c48b219477c16b839d8b57a404c80

  3.衬板:衬板是用来球磨机保护筒体,使筒体免受研磨体和物料直接冲击和磨擦,同时也可利用不同形式的衬板来调整研磨体的运动状态,以增强研磨体对物料的粉。

  4.隔仓板:球磨机隔仓板可以分隔研磨体。在粉磨过程中,物料的尺寸向磨尾方向递减,要求研磨体开始以冲击作用为主,向磨尾方向逐渐过渡到以研磨作用为主。而研磨体尺寸越小,其数目就越多,研磨体表面积越大,研磨作用也就越强。
